[CV 기초] R-CNN을 이용한 사물 탐지

7.1 사물 탐지 알고리즘의 일반적인 프레임워크

사물 탐지 프레임워크 4개 요소

1. 영역 제안(region proposal)
   - 이미지에서 시스템이 처리할 영역인 RoI(regions of interest)를 제안하는 딥러닝 모델 또는 알고리즘
   * RoI: 이미지 내 물체가 존재할 것이라 예상되는 영역
   - 이 컴포넌트는 각각 물체 존재 확신도(objectness score)가 매겨진 많은 수의 박스 정보 출력
   - 이 중 높은 물체 존재 확신도가 매겨진 박스는 추가 처리를 위해 전달
2. 특징 추출 및 예측
   - 각 박스 영역의 시각적 특징 추출
   - 이러한 특징을 평가하여 물체 존재 여부와 물체의 클래스 판단(ex: 사물 분류 컴포넌트)
3. 비최대 억제(non-maximum suppression, NMS)
   - 이 단계쯤이면 모델이 같은 물체에 대해 복수의 박스를 발견했을 가능성 높음
   - NMS는 같은 물체에 대한 중복된 박스 탐지&통합 → 물체 하나마다 하나의 박스만 남도록 역할
4. 평가 지표
   - 이미지 분류의 정확도, 정밀도, 재현율 등과 비슷하게 사물 탐지에도 성능을 측정하는 고유 평가 지표 있음
   - 가장 널리 쓰이는 평균평균정밀도(mean average precision, mAP)와 PR 곡선(precision-recall curve), 중첩률(intersection over union, IoU)



7.1.1 영역 제안

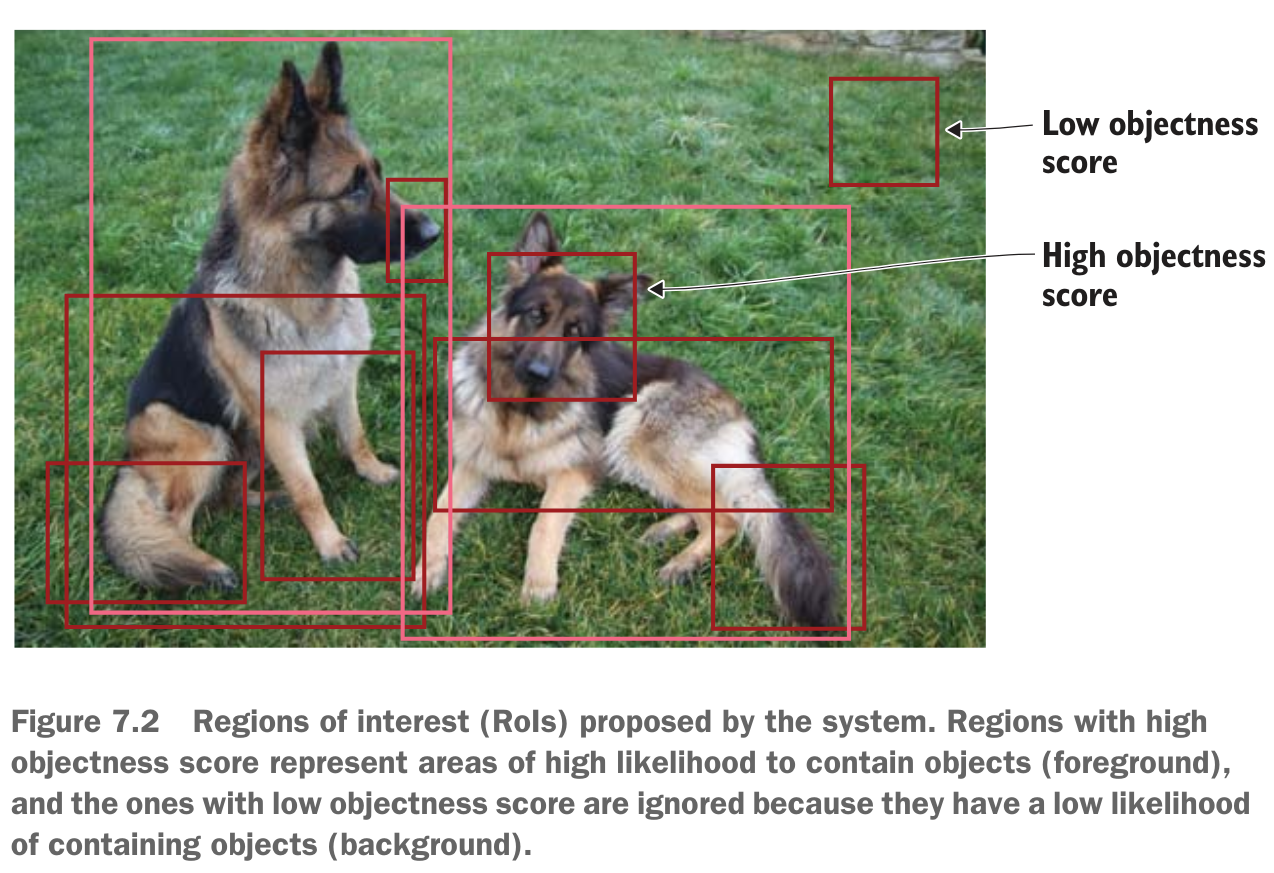

시스템이 이미지를 관찰하고 추가 분석이 필요한 RoI를 제안

* RoI: 이미지 내 물체가 존재할 것이라 에상되는 영역

RoI(물체 존재 확신도)가 높은 영역은 다음 단계로 전달, 낮은 영역은 추가 분석 없이 폐기



• 영역을 제안하는 방식은 여러가지
  - 초기에는 선택적 탐색(selective search) 알고리즘
  - 그 외 방식은 딥러닝을 이용해 추출한 복잡한 시각적 트징에 근거해서 영역 제안
  (나중에 자세히)
• 신경망은 존재 확신도에 따라 전경과 배경으로 나눔
  - RoI가 설정된 임곗값을 초과하는 영역은 전경으로 간주
  - 신경망의 이후 층에서 추가 분석의 대상
• 임곗값은 문제에 따라 조절 가능



7.1.2 특징 추출 및 예측

• 특징 추출을 위해 사전 학습된 합성곱 신경망 포함
• 추출된 특징을 이용하여 당면한 문제를 해결하거나 물체의 유형 분류
• 물체를 포함했을 가능성이 높다고 판단된 모든 영역을 신경망이 분석

각 영역마다 다음 두 가지 예측

1. 경계 박스 예측
   - 물체를 감싸는 박스의 좌표를 예측
   - 경계 박스의 좌표는 튜플 (x, y, w, h)로 표현
   - x와 y는 경계 박스의 중심점 좌표
   - w와 h는 경계 박스의 너미와 높이
2. 클래스 예측
   - 해당 영역의물체가 각 클래스에 속할 확률을 예측하는 소프트맥스 함수

제안되는 영역의 수가 매우 많아, 물체마다 여러 개의 경계 박스 생김

• 같은 사물을 포함하는 여러 개의 경계 박스 중 사물을 가장 잘 포함하는 박스로 통합



7.1.3 비최대 억제

사물 탐지 알고리즘의 문제점 중 하나

• 같은 물체를 여러 번 탐지할 수 있다는 것

비최대 억제(non-maximum suppression, NMS)

• 물체 하나에 경계 박스가 하나만 남도록 하는 기법
• 예측 확률이 가장 높은 경계 박스만 남기고 나머지는 배제

NMS 알고리즘 작동 과정

1. 예측 확률이 미리 설정된 신뢰 임곗값(confidence threshold)에 미치지 못하는 경계 박스 폐기
2. 남아 있는 경계 박스를 하나씩 살펴본 후 예측 확률이 가장 높은 것 선택
3. 선택된 박스와 예측 클래스가 같은 박스의 중복 영역을 IoU로 계산
   * 중첩률(intersection over union, IoU) : 같은 클래스를 예측한 경계 박스끼리의 평균 중복 영역
4. IoU가 미리 설정한 임곗값(NMS 임곗값)에 미치지 못하는 경계 박스 배제
   (대게 0.5를 임곗값으로 설정, 경계 박스를 얼마나 남기느냐에 따라 이 값을 조정할 수 있음)

NMS 알고리즘은 사물 탐지 프레임워크에서 거의 표준으로 사용

하이퍼파라미터 조정이 필요할 수도 있는 중요한 단계



7.1.4 사물 탐지 성능 평가 지표

크게 두가지

• 초당 프레임 수(frames per second, FPS)
• 평균평균정밀도(mean Average Precision, mAP)

초당 프레임 수(FPS) : 탐지 속도의 평가 지표

ex)

R-CNN의 처리 속도는 7FPS

SSD의 처리 속도는 59FPS



성능 비교 실험 결과를 언급한 논문에서도 다음과 같은 구절

• '신경망 X는 Z FPS의 속도에서 mAP Y%를 달성했다.'

평균평균정밀도(mAP) : 신경망 예측 정밀도의 평가 지표

• 0~100 사이의 값
• 값이 클수록 성능이 좋은 것은 정확도와 마찬가지
• 계산 방법은 정확도와 조금 차이가 있음
• IoU와 PR 곡선을 먼저 이해하자

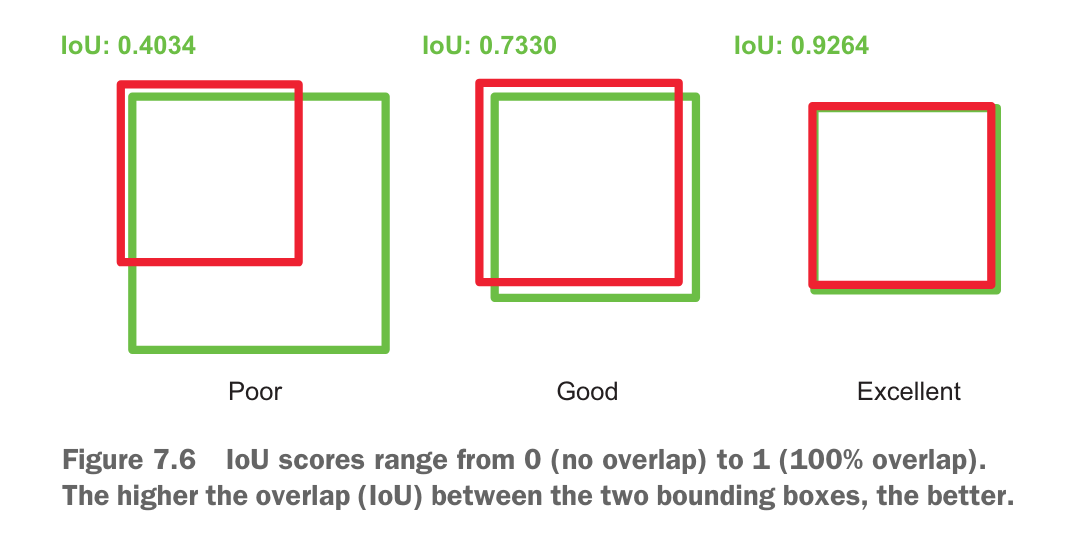

중첩률(IoU)

• 2개의 경계 박스가 중첩되는 정도를 나타내는 값
• 정답 경계 박스와 예측 경계 박스의 IoU를 계산하여 결과를 결정



• 중첩률은 0(전혀 겹쳐지지 않음) ~ 1(완전히 겹침)까지의 값을 가짐
• 값이 클수록 좋음

예측 결과의 중첩률을 계산하는데 필요한 정보

• 정답 경계 박스(B_ground truth) : 수동으로 레이블된 경계 박스
• 예측 경계 박스(B_predicted) : 모델의 예측 결과

• 중첩률은 정확한 예측을 정의하는 용도로 사용
• 중첩률이 임곗값을 초과하면 해당 예측은 정답을 맞힌 것(TP), 그렇지 않으면 틀린 것(FP)

PR 곡선

• 진양성(TP)과 위양성(FP)를 정의했으니,

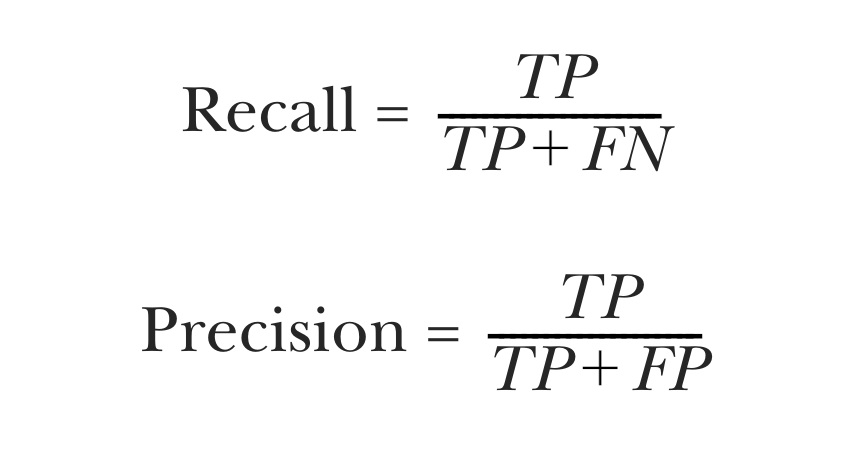

  주어진 클래스에 대한 탐지 결과의 재현율(recall)과 정밀도(precision)을 계산할 수 있음

• 모든 대상 클래스에 대해 정밀도와 재현율을 계산하고 나면 PR 곡선을 그릴 수 있음

Precision 정밀도 - Recall 재현율

각 클래스마다 PR 곡선을 그려보면 사물 탐지 모델의 성능을 평가할 수 있음

• 성능이 뛰어난 모델
  = 재현율이 증가할 때도 정밀도가 하락하지 않는다
  = 임곗값을 변화시켜도 정밀도가 하락하지 않는다
• 성능이 낮은 모델
  = 재현율을 끌어올리면 위양성(FP)의 수가 늘어남
  → 대부분의 PR 곡선이 높은 정밀도로 시작해서 정밀도가 하락하는 패턴 보이는 이유

PR 곡선 아래의 면적인 AUC(area under the curve)를 계산하여 평균정밀도(AP) 계산

그다음 각 클래스의 평균정밀도의 평균인 평균평균정밀도(mAP)를 계산



정리: mAP 계산법

1. 각 경계 박스의 물체 존재 확신도 계산(해당 경계 박스 영역 안에 물체가 존재할 확률)
2. 정밀도와 재현율 계산
3. 각 분류 클래스마다 확률의 임곗값을 변화시키며 PR 곡선 그림
4. PR 곡선의 AUC를 계산하여 평균정밀도 계산, 각 분류 클래스마다 평균정밀도 계산
5. 각 클래스의 평균정밀도의 평균을 계산



7.2 영역 기반 합성곱 신경망(R-CNN)

2014 R-CNN

2015 Fast R-CNN

2016 Faster R-CNN

... 변종 늘어가는 중



7.2.1 R-CNN이란

• 영역 기반 신경망 구조 중 가장 기본적인 구조
• 다중 물체 인식 알고리즘의 동작을 이해하기 위한 밑바탕이 되는 구조
• 합성곱 신경망이 물체 인식 및 위치 특정 문제에서 대규모로 응용된 최초의 사례

• 입력 이미지
• 선택적 탐색 알고리즘을 이용해서 ROI 추출
• 추출된 영역
• 특징 추출을 학습한 CNN
• 분류기 및 경계 박스 회귀 모듈



R-CNN의 네 가지 구성 요소

• RoI 추출기
  - 영역 제안 모듈
  - 선택적 탐색 알고리즘을 이용해서 입력 이미지를 스캔하며 얼룩 패턴이 있는 영역을 찾아 다음 단계에서 추가 처리하도록 RoI로 제안
  - 제안된 RoI는 고정된 크기로 추출
  * RoI : 물체를 포함하고 있을 가능성이 높은 이미지의 영역
• 특징 추출 모듈
  - 사전 학습된 합성곱 신경망에 앞서 제안된 RoI 영역을 입력해서 특징 추출
  - 합성곱 신경망 특징 추출기가 수행
• 분류 모듈
  - 서포트 벡터 머신 등 기존 머신러닝 알고리즘으로 분류기를 학습
  - 특징 추출 모듈에서 추출한 특징으로 해당 영역의 물체가 무엇인지 분류
• 위치 특정 모듈
  - 경계 박스 회귀 모듈(bounding-box regressor)
  - 회귀 알고리즘은 연속값을 예측 대상으로 함
  - 이 모듈의 예측 대상은 경계 박스의 위치와 크기
  - 경계 박스는 (x, y, w, h)와 같은 튜플로 표현



선택적 탐색

• 물체를 포함하는 영역을 제안하는 데 사용하는 탐욕적 탐색 알고리즘
• 서로 비슷한 픽셀이나 질감을 가진 영역을 직사각형 박스 영역 안에 모으는 방식, 물체가 존재하는 영역 찾음
  - 완전 탐색 알고리즘 : 이미지 내 가능한 모든 위치를 탐색
  - 상향식 영역 통합 알고리즘 : 유사한 영역을 계층적으로 통합해가는 알고리즘
  을 적용해서 가능한 모든 물체 위치를 감지

영역 분할

• 상향식 영역 통합 알고리즘은 다음의 과정을 통해 약 2,000개에 이르는 초기 분할된 영역을 비슷한 것끼리 계층적으로 통합

1. 인접한 다른 모든 영역과의 유사도를 계산
2. 가장 유사도가 높은 두 영역을 통합, 통합된 영역과 인접한 모든 영역과의 유사도 계산
3. 물체 전체가 단일 영역이 될 때까지 이 과정 반복





그림으로 나타낸 R-CNN  신경망 구조, RoI가 제안된 후 각 영역에서 특징을 추출하며, 경계 박스 회귀 모듈과 서포트 벡터 머신 분류기의 예측 결과를 전체 신경망의 예측 결과로 삼는다.

Bbox reg : 경계 박스 회귀 모듈

SVMs : 서포트 벡터 머신

1. 입력 이미지에서 선택적 탐색 알고리즘을 통해 RoI를 제안
2. 제안된 영역이 이미지에서 추출되어 합성곱 신경망에 입력
3. 각 영역을 합성곱 신경망에 통과시켜 특징을 추출
4. 신경망이 각 영역의 경계 박스와 분류 결과를 예측



R-CNN 학습

RoI 추출기, 특징 추출 모듈, 분류 모듈, 경계 박스 회귀 모듈 4개의 구성 요소로 구성
- RoI 추출기를 제외한 모든 모듈은 학습이 필요



학습 절차

1. 특징 추출 모듈로 사용할 합성곱 신경망을 학습
   - 일반적인 합성곱 신경망의 학습 절차 따름
   - 대게 사전 학습된 신경망을 미세 조정해서 사용
2. SVM 분류기 학습
   - SVM 알고리즘은 딥러닝 분류기와 마찬가지로 레이블링된 데이터를 학습
3. 경계 박스 회귀 모듈 학습
   - 이 모델의 출력은 K가지 클래스에 속하는 물체가 포함된 경계 박스를 나타내는 4개의 실숫값



R-CNN의 단점

장점 : 구조를 이해하기 쉽고, 당시 최고 성능



그러나 R-CNN은 하나의 신경망으로 구성된 완결적인 시스템이 아님

서로 독립된 여러 알고리즘이 조합되어 동작



단점

• 사물 탐지 속도가 느리다.
  - 이미지 한 장마다 2,000개 이상의 RoI가 제안, 이들 영역이 모두 전체 파이프라인(CNN 특징 추출기 및 분류기)을 통과해야 하는 구조
  - RoI 하나마다 합성곱 신경망의 순방향 계산이 필요, 그 결과를 재사용하지 못하므로 계산 부하가 크고 속도 느림
  - 계산 부하가 크다는 점이 R-CNN이 널리 응용되지 못하는 원인 (특히 자율주행차 등 실시간 처리가 필요한 분야)
• 학습 과정이 다단계로 구성된다.
  - R-CNN을 학습하려면 CNN 특징 추출기, SVM 분류기, 경계 박스 회귀 모듈까지 세 모듈을 학습해야 함
  - 이들 모듈의학습 과정은 복잡하고 각각 따로 진행해야 함
• 학습 공간 및 시간 복잡도가 높다.
  - SVM 분류기와 경계 박스 회귀 모듈을 학습할 때 각 RoI에서 추출된 특징을 디스크에 저장해야 함
  - VGG16 같은 대규모 신경망을 사용하면, 수천장 이미지 학습에 GPU를 사용해도 수일이 걸림
  - 추출된 특징을 저장하기 위해 필요한 하드 디스크 용량은 수백 GB

R-CNN의 단점인 느린 소도와 정확도를 개선하면서도 딥러닝만으로 완결되는 시스템의 필요성



7.2.2 Fast R-CNN

R-CNN과 비슷한 점이 많지만, 다음 두 가지 설계 수정을 통해 처리 속도와 정확도가 개선

• 영역 제안 모듈로 파이프라인 시작
  - CNN 특징 추출기를 맨 앞에 배치해 전체 입력 이미지로부터 영역 제안
  - 이렇게 하면 2,000개 이상의 중첩된 영역을 2,000개 이상의 CNN으로 처리하는 대신 전체 이미지를 하나의 CNN으로 처리할 수 있음
• CNN에 SVM 분류기 대신 소프트맥스층을 추가해서 분류도 수행
  - 하나의 모듈이 두 가지 일(특징 추출, 사물 분류)을 할 수 있게 됨



Fast R-CNN의 구조

• 신경망의 마지막 특징 맵을 바탕으로 영역을 제안
  → 전체 이미지를 입력받는 CNN 하나만 학습하면 됨
• 물체의 각 클래스를 대상으로 하는 SVM 분류기를 여러 개 학습하지 않고, 소프트맥스층을 두어 각 클래스의 확률을 직접 구함
• 신경망 하나와 여러 개의 SVM 분류기를 학습시켜야 했던 복잡한 학습 과정이 신경망 하나로 매우 간단해짐



Fast R-CNN은 특징 추출 모듈(CNN), RoI 추출기, RoI 풀링층, 전결합층, 2개의 출력층으로 구성. R-CNN과의 차이점은 영역 제안 모듈을 적용하기 전에 전체 이미지에 특징 추출기를 적용한다는 것



Fast R-CNN의 구성 요소

• 특징 추출 모듈
  - 신경망은 ConvNet으로 시작하여 전체 이미지에서 특징을 추출
• RoI 추출기
  - 선택적 탐지 알고리즘을 사용해서 약 2,000개 영역을 제안
• RoI 풀링층
  - Fast R-CNN에서 새로 추가된 요소, CNN 마지막 층의 특징 맵에서 전결합층에 입력하거나 출력층으로 출력할 고정 크기 영역을 추출하는 역할
  - 제안된 RoI 영역에 해당하는 특징을 최대 풀링을 통해 고정 크기(HxW)로 추출
  - RoI 풀링층은 Faster R-CNN을 설명
• 2개의 출력층
  - RoI의 각 클래스에 속할 확률을 출력하는 소프트맥스층
  - 최초 제안된 RoI와의 차이를 출력하는 경계 박스 회귀층

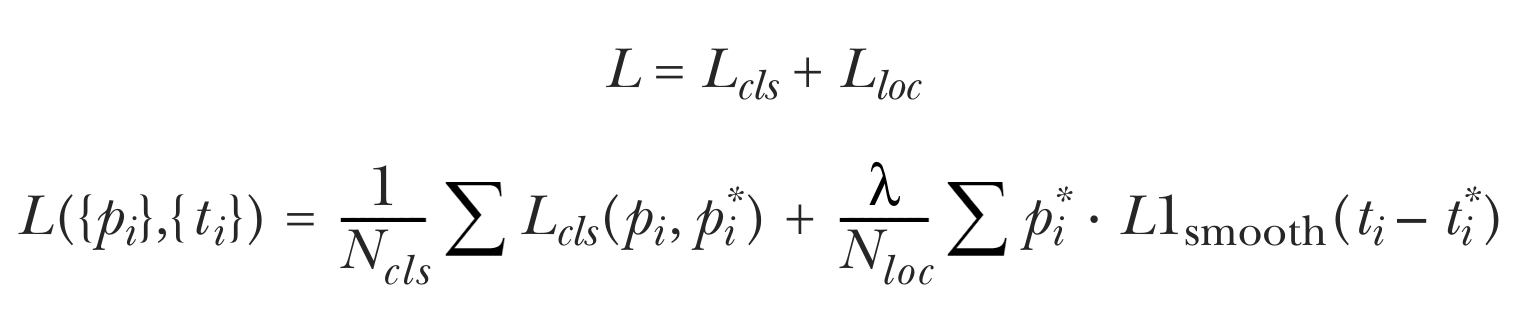

Fast R-CNN의 다중 과업 손실 함수

• 물체의 클래스 분류와 경계 박스 위치 및 크기를 함께 학습하는 완결된 신경망 구조
  → 손실 함수도 클래스 분류 & 경계 박스 위치 및 크기를 함께 다루는 다중 과업 손실 함수(multi-task loss)여야 함
• 사물 탐지 문제는 사물 분류와 물체 위치 특정의 두 가지 목표 최적화가 목표
  * 손실 함수 2개 필요
  - L_cls : 사물 분류의 손실 함수
  - L_loc : 물체 위치 특정의 손실 함수

[Fast R-CNN에는 각각 다른 손실 함수가 적용되는 다음 2개의 출력층]

분류

• 첫 번째 출력은 K+1개 카테고리(RoI마다)에 대한 이산확률 분포(추가된 한 가지는 배경을 의미)
• 확률 P : K+1개 출력을 갖는 소프트맥스 함수가 계산
• 분류에 대한 손실 함수는 정답 클래스 u에 대한 로그 손실 함수
• 이때 정답 레이블 u ∈ 0, 1, 2, ... (K+1)이며, u=0은 배경을 의미
• p : RoI의 K+1가지 클래스에 대한 이산 확률 분포

회귀

• 두 번째 출력은 K가지 클래스에 대한 경계 박스의 오프셋값 v = (x, y, w, h)
• 정답 레이블 u에 대한 경계 박스의 손실 함수

• L1_smooth : 경계 박스 손실, t와 v의 차이를 매끈한 L1 손실 함수로 측정하는 함수
  - L2 같은 회귀를 위한 다른 손실 함수보다 예욋값에 덜 민감하기 때문에 안정적

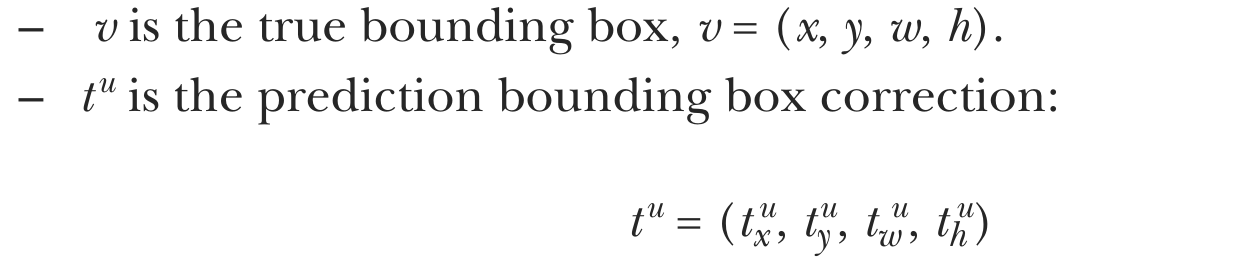

• v : 정답 경계 박스
• t^u : 예측 경계 박스

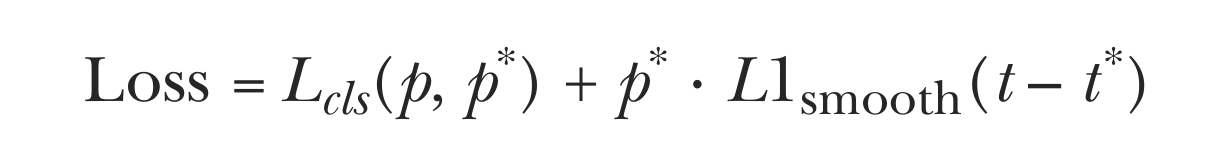

전체 손실 함수

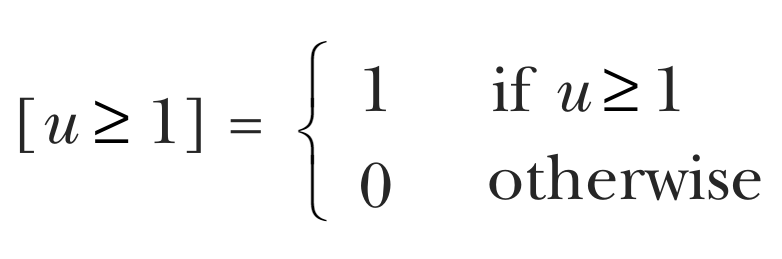

• [u>=1]은 해당 영역에 물체가 포함되지 않고 배경(u=0)뿐일 때를 구분하기 위한 표시 함수
• 이 경계 박스는 무시됨



Fast R-CNN의 단점

• 성능 측정 시점에서는 매우 속도가 빠름
  - 합성곱 신경망이 이미지 한 장마다 영역 제안을 2,000개나 처리할 필요 없음
  - 합성곱 연산은 이미지 한 장 당 한 번뿐, 특징 맵도 이때 생성
  - 특징 추출기, 사물 분류기, 경계 박스 회귀 모듈까지 모든 구성 요소가 CNN에 포함되어 있기 때문에 학습 속도도 빠름
• 큰 병목 지점 : 영역 제안을 생성하는 선택적 탐지 알고리즘은 여전히 속도가 느리며 별도의 모델이 들어 있음
  - 딥러닝만으로 완결된 물체 인식 시스템을 만드는 마지막 마지막 단계는 이 영역 제안 알고리즘을 신경망에 통합시키는 단계
    → Faster R-CNN



7.2.3 Faster R-CNN

• Fast R-CNN과 마찬가지로 이미지가 합성곱 신경망에 그대로 입력되어 특징 맵 생성
• 그러나, 영역 제안을 위해 선택적 탐지 알고리즘 대신 영역 제안 신경망(region proposal network, RPN)을 도입해서 영역 제안을 학습 과정에 포함
• 예측 영역 제안은 RoI 풀링층을 사용하여 재구성되고 제안된 영역 내에서 이미지를 분류하고 경계 박스의 오프셋값 예측에 사용
• 두 가지 개선 사항 모두 영역 제안 수를 감소시켜 성능 측정 시점의 연산량을 줄이고 실시간에 가까운 처리를 수행하며 당시 최고 성능 달성

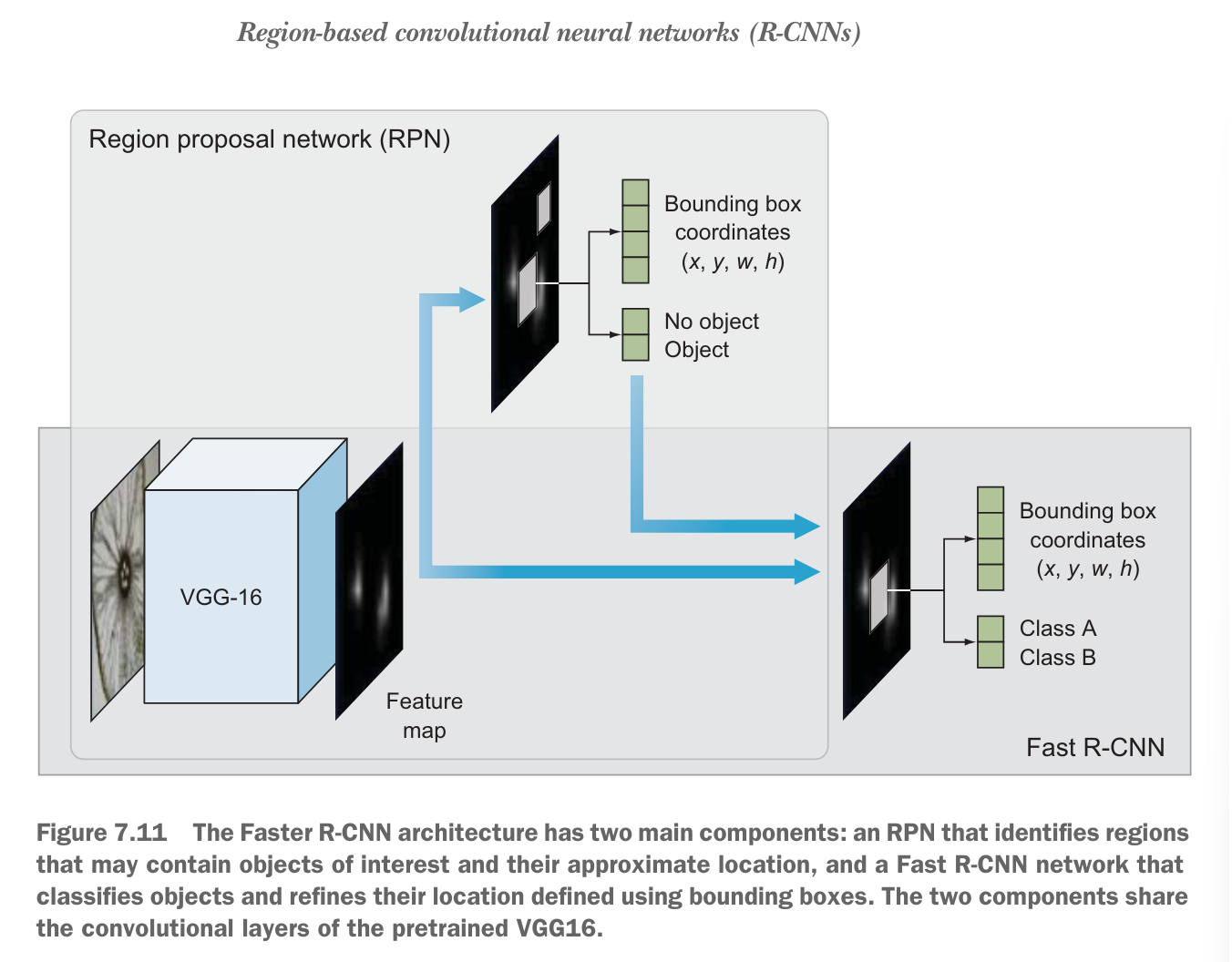

Faster R-CNN의 구조

영역 제안 신경망(RPN)

• 물체가 있을 수 있는 대략적인 위치의 영역을 식별하는 역할
• 선택적 탐색 알고리즘을 대체하는 합성곱 신경망
• 특징 추출기에서 생성한 특징 맵에서 추가 분석을 이어갈 RoI를 제안하는 역할
• RPN의 출력 : 물체 존재 확신도, 경계 박스 위치

Fast R-CNN

• 물체를 분류하고 경계 박스를 통해 그 위치를 정밀하게 바로 잡음
• 특징 추출기 역할을 하는 기본 신경망
  : 입력 이미지에서 특징을 추출하는 일반적인 사전 학습 CNN 모델
• RoI를 고정 크기로 변환하는 RoI 풀링층
• 2개의 전결합층으로 나뉜 출력층
  - 하나는 클래스 분류 확률을 출력하는 소프트맥스 분류기
  - 다른 하나는 경계 박스를 예측하는 경계 박스 회귀 모듈 CNN

- 입력 이미지가 신경망에 입력

- 입력 이미지에서 사전 학습된 CNN을 이용해서 특징 추출

- 이 특징은 병렬로 Faster R-CNN의 다음 두 갈래 경로를 따라 전달



다음 두 갈래 경로

1. RPN : 이미지 내 어느 위치에 물체가 존재하는지 판단하는 경로
   - 이 시점에서는 이미지에 어떤 물체가 무엇인지 알 수 없음
   - 어떤 위치에 물체가 있을 수도 있다는 가능성이 있을 뿐
2. RoI 풀링층 : 고정 크기 특징을 추출하는 경로



이 신경망 구조는 전체 구조가 학습 가능, 다음 요소로 구성된 사물 탐지 파이프라인 전체를 신경망에 내장시키는 데 성공

• 기본 특징 추출기
• 영역 제안 모듈
• RoI 풀링층
• 사물 분류기
• 경계 박스 회귀 모듈



기본 특징 추출기

입력 이미지에서 특징을 추출하는 데 사용

• Fast R-CNN과 비슷하게 먼저 사전 학습된 CNN에서 분류기 부분 잘라냄
• 해결하려는 문제에 적합한 CNN 구조라면 어떤 것이라도 기본 특징 추출기로 사용 가능
• Faster R-CNN의 논문에서는 이미지넷 데이터셋으로 사전 학습된 ZF와 VGG 신경망 사용
  - MobileNett : 효율적으로 규모를 줄여 속도에 최적화된 것이 특징, 330만 개 파라미터
  - ResNet-152 : 신경망의 가중치 수는 6천만 개
  - DenseNet : 파라미터 수 감축 + 성능 개선



* VGGNet vs. ResNet

• Resnet은 층수가 많으므로 더 복잡한 특징 학습
• 분류, 사물 탐지에서 마찬가지
• 잔차 연결과 배치 정규화를 적용한 ResNet은 층수가 많은 신경망 학습에 더욱 유리



합성곱층은 자신의 이전 층에서 전달된 정보를 더욱 추상화하는 효과

• 첫 번째 층은 대개 모서리 학습
• 두 번째 층은 모서리가 조합된 복잡한 도형 학습
• 마지막 층에서 RPN에 입력해서 물체가 있는 영역을 추출할 수 있는 특징 맵 만들어냄



영역 제안 모듈(RPN)

사전 학습된 합성곱 신경망에서 만든 특징 맵의 정보를 기초로 물체가 위치했을 법한 영역을 찾아내는 역할

• Faster R-CNN은 선택적 탐색 알고리즘 대신 RPN을 사용해서 RoI 제안 기능을 신경망 구조 안에 포함

RPN을 어텐션 네트워크(attention network)라고 부르기도 함

• 이 신경망이 전체 신경망의 관심사를 이미지 내 물체가 있을 만한 영역으로 유도하는 역할을 함



2개의 층으로 구성

• 3 x 3 전결합 합성곱층(512채널)
• 병렬로 배치된 2개의 1 x 1 합성곱층
  - 하나는 해당 영역이 물체를 포함하는지 예측하는 분류층(배경인지 전경인지 판단하는 점수)
  - 다른 하나는 경계 박스 회귀를 담당

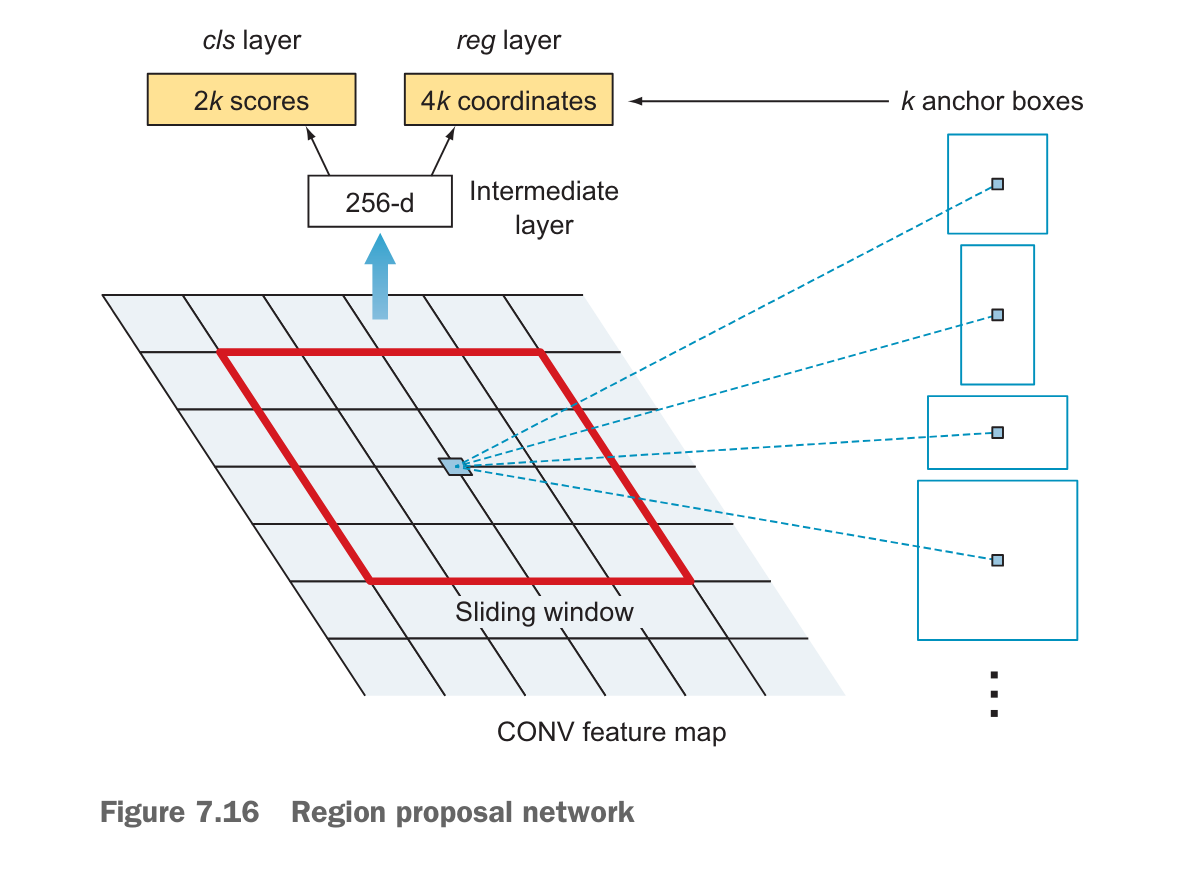

합성곱층으로 구현한 RPN, 여기서 k는 앵커 수

• 3 x 3 크기의 슬라이딩 윈도우를 가진 기반 신경망의 마지막 특징 맵에 3 x 3 합성곱 연산 적용
• 합성곱 연산 결과는 2개의 1 x 1 합성곱층으로 전달
• 이 두 합성곱층은 각각 영역의 물체 포함 여부 예측과 경계 박스 회귀를 맡음
  - 두 층의 예측 목표는 물체의 클래스나 경계 박스가 아님
  - 해당 영역에 추가 분석이 필요한 물체가 존재하는지 여부 판단

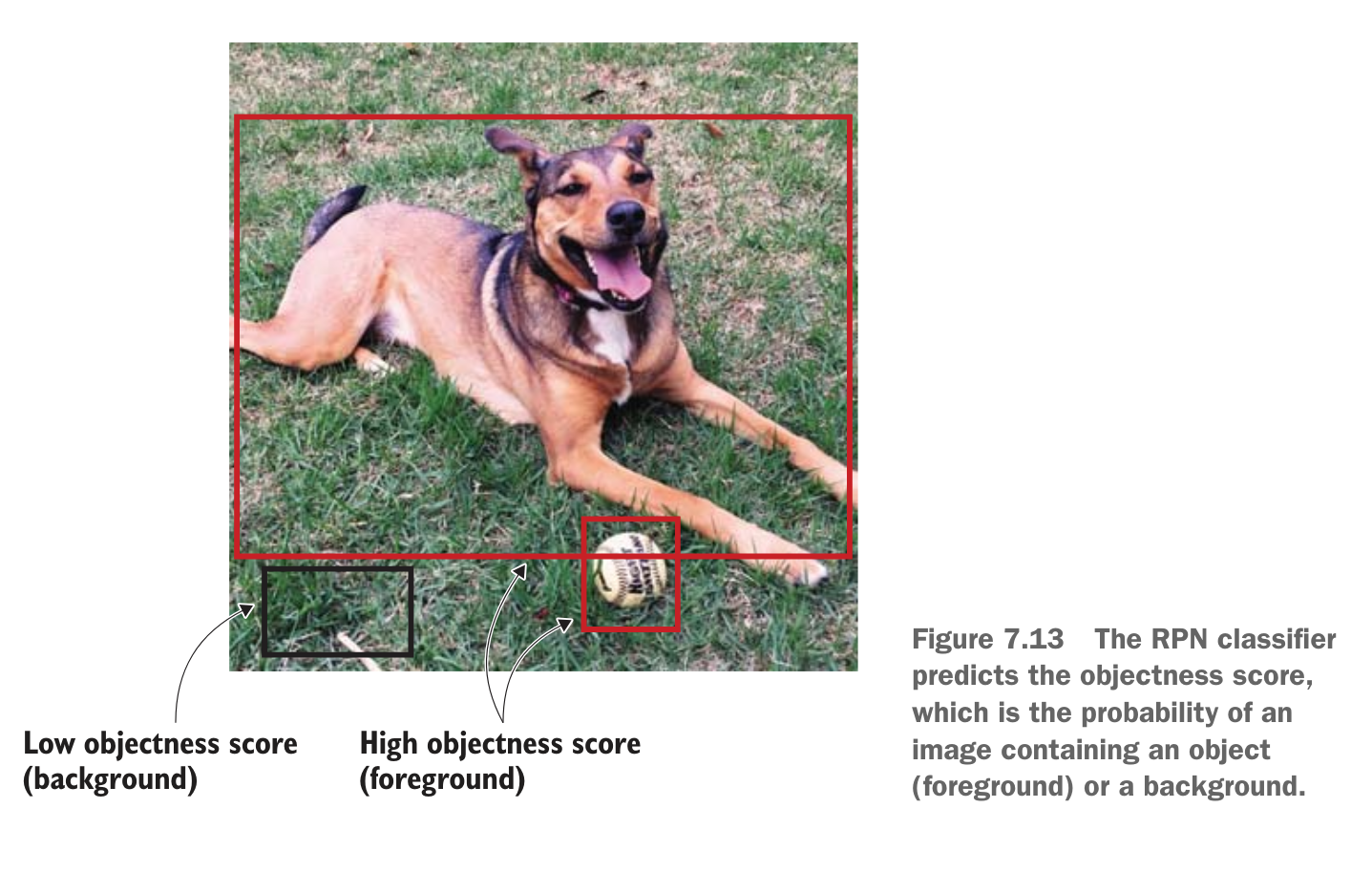

• 현재 영역의 물체 존재 확신도를 판단하는 이진 분류기 포함
  * 물체 존재 확신도 : 해당 영역이 전경에 해당하는지 배경에 해당하는지 확률
  ex) '이 영역에 물체가 존재하는가?'를 확인
  - 그렇다고 판단되면 이 영역을 추가 분석하기 위해 RoI 풀링층(이어서 출력층으로도)으로 전달



* 전결합 합성곱 신경망

• 사물 탐지에 사용되는 신경망의 중요한 특징, '전결합 합성곱층'
• 전결합 합성곱 신경망(FCN)에는 전결합층이 없음
  * 전결합층(전결합 소프트맥스층) : 보통 신경망 마지막 층에 배치되어 예측 결과를 만듦
• 대신 평균 풀링을 적용

FCN의 장점

• 전결합층 없이 합성곱 연산만 사용하므로 속도가 빠름
• 이미지와 신경망을 읽어 들일 메모리만 충분하다면 받아들일 수 있는 이미지의 크기에 제한이 없음

FCN의 단점

• 입력 이미지의 크기가 고정됨
  - 사실 알고리즘 구현상의 문제로 고정 크기 입력을 사용하는 것이 더 편한 경우 많음

ex)
배치 단위로 이미지를 처리해야 하는 경우

(속도 향상을 위해 GPU를 사용해서 이미지를 배치 단위로 다루는 경우)

• 모든 이미지의 가로세로 크기가 동일해야 함



경계 박스 회귀층에서 경계 박스를 예측하는 방법

• 경계 박스 : 튜플 (x, y, w, h)로 결정되는 사각의 물체를 둘러싼 영역
  - x, y : 경계 박스 중심점 좌표
  - w, h : 경계 박스 너비와 높이
• 연구 과정에서 좌표 (x, y)를 정의하는 데 어려움
  - 신경망의 예측값을 이미지 내부에 해당하는 범위 내로 강제하는 규칙 적용해야 했기 때문

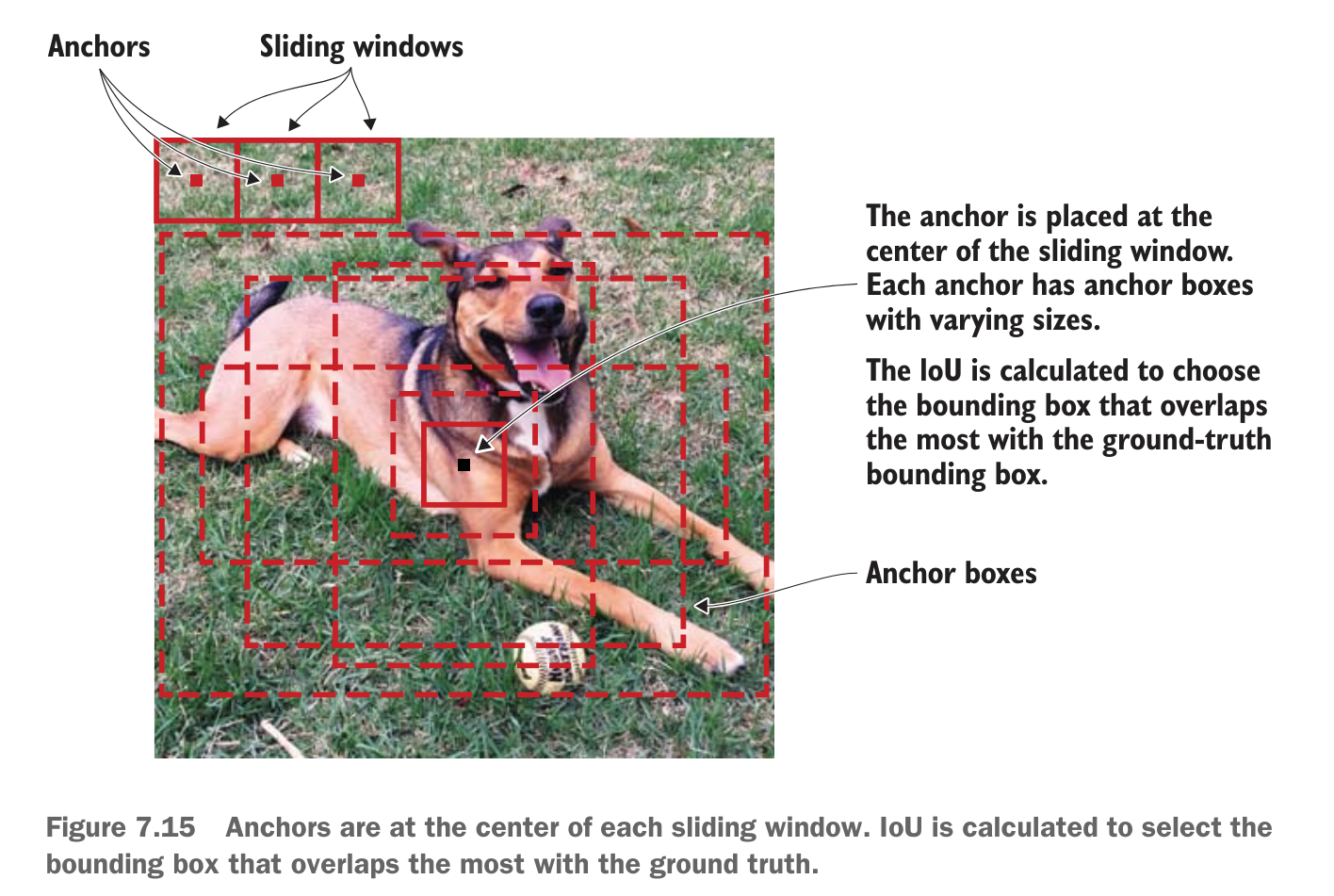

• 대안 : 이미지 안에 기준 역할을 할 앵커 박스 정의
  - 다음 경계 박스 회귀층이 이 행커 박스를 기준으로 한 오프셋인 델타(Δx, Δy, Δw, Δh)를 예측하도록 하는 방법



앵커 박스

RPN은 슬라이딩 윈도우 접근 방식을 사용하여 특징 맵의 각 위치마다 k개의 영역을 생성

• 이들 영역은 앵커 박스로 표현



앵커

• 해당 슬라이딩 윈도우의 중심에 위치
• 각 앵커는 서로 다른 크기의 앵커 박스가 있음
• 다양한 물체 포함할 수 있도록 가로세로 비율, 크기 서로 다를 수 있음
• 중첩률을 기준으로 정답 경계 박스와 가장 많은 부분이 중첩되는 경계 박스 선택



앵커 박스

• 위치 고정
• 물체의 위치를 예측하기 위한 참조점 역할
• 논문에서는 중심점이 동일한 앵커 박스 9개 만듦
  - 각각 세 가지 가로세로 비율과 크기



RPN 학습

• cls layer : 물체 유무 예측 전결합층
• reg layer : 경계 박스 오프셋 예측 전결합층



RPN

• 앵커 박스의 물체 존재 확신도를 출력할지 여부 결정
• 물체 좌표값의 네 가지 요소(위치 파라미터)를 예측하도록 학습
• 정답 경계 박스(ground truth) : 학습 데이터는 사람이 직접 레이블링한 경계 박스 사용, 수동 레이블링

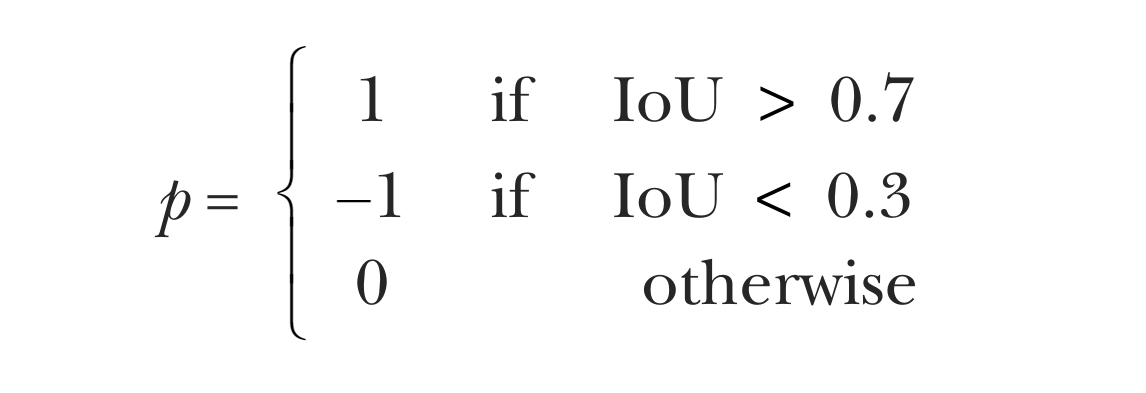

중첩 확률 p

• 앵커 박스가 정답 경계 박스와 얼마나 중첩되는가
• 앵커 박스가 정답 경계 박스와 중첩되는 부분이 많다면, 물체 유무(object versus no object)는 참으로 분류
• 적다면 물체 유무가 거짓으로 분류



학습 과정

• 물체 유무가 참과 거짓인 앵커 박스가 2개의 전결합층에 입력
• 한 위치에서 생성되는 앵커 박스 수가 k라고 할 때 RPN은 2k개의 물체 존재 확신도 점수와 4k개의 좌표를 출력
• ex) 슬라이드 윈도우당 앵커 박스 수가 9개라면 RPN은 18개의 물체 존재 확신도와 36개의 좌표 출력



* 독립 애플리케이션으로서의 RPN

RPN을 독립 애플리케이션으로 불 수도 있음

• ex) 물체 클래스가 한 가지뿐이라면 물체 존재 확신도 자체를 해당 클래스로 확률로 해석 가능
  → 전경이 클래스, 배경이 클래스 아님



RPN을 클래스가 한 가지인 사물 탐지에 사용하는 이유

• 학습과 예측 모두에서 속도 향상을 기대할 수 있기 때문
• RPN은 합성곱층으로만 구성된 간단한 신경망
  - 분류용 기본 신경망과 비교하면 예측 속도 더 빠름



전결합층

• 출력층에 해당하는 전결합층은 두 가지 값 입력받음
  - 합성곱층에서 출력한 특징 맵
  - RPN에서 제안한 RoI
• 출력층은 RoI를 분류하고 해당 영역에 있는 물체의 클래스와 경계 박스를 결정하는 파라미터 출력
• Faster R-CNN에서는...
  - 소프트맥스층이 사물 분류를 담당
  - 위치 회귀층은 선형 회귀 모델이 경계 박스의 위치를 예측
• 이들 전결합층의 파라미터 역시 다중 과업 손실 함수를 최적화하는 방법으로 학습



다중 과업 손실 함수

Fast R-CNN과 마찬가지로 Faster R-CNN도 학습에 다중 과업 손실 함수 사용

기호 설명

• p : 앵커 박스 i에 물체가 있을 확률, p*는 앵커 박스 i의 물체 존재 여부의 정답
• t : 예측한 경계 박스를 결정하는 네 가지 파라미터, t*는 정답 파라미터
• Ncls : 분류 손실의 정규화항. 논문에서는 미니배치의 크기에 마줘 156 이하로 설정
• Nloc : 경계 박스 회귀의 정규화항, 논문에서는 앵커 박스 수에 맞춰 2400 이하로 설정
• Lcls(p, p*) : 이진 분류의 로그 손실 함수. 다중 분류를 대상이 각 클래스에 속하늕지 여부로 해석하면 다음과 같이 어렵지 않게 이진 분류로 변환 가능

• L1smooth : 경계 박스의 손실 함수는 예측한 경계 박스의 파라미터와 정답 경계 박스의 파라미터(t, t*)의 차이를 L1 손실 함수로 측정. L1 손실 함수는 L2 손실 함수에 비해 예외 값에 민감하지 않음
• λ : 조정용 파라미터. 논문에서는 10 이하의 값으로 설정해 Lcls와 Lloc의 가중치가 비슷



다중 과업 손실 함수의 수식

(잠시 정규화항과 인덱스 i는 없다고 생각)

수식을 단순화시키고 보니, 분류 손실과 위치 손실(경계 박스) 이 두 손실 함수의 합

• 모든 손실 함수는 정답에서 예측값을 빼는 형태로 오차 계산
  * 교차 엔트로피 : 예측 확률 p와 정답 p*의 오차를 계산하는 로그 손실 함수

• 위치 손실(location loss)
  - 경계 박스의 에측된 위치와 실제 위치(t, t*)의 차이를 매끈한 L1 손실 함수로 측정한 것
  - 이 차이에 해당 영역의 물체 존재 여부인 p*를 곱
  - 이 영역에 물체가 없다면 p*는 0이 되어 전체 위치 손실도 0이 됨

마지막으로 두 손실 함수를 합해 다중 과업 손실 함수 만듦



7.2.4 R-CNN과 그 변종 정리

R-CNN

• 경계 박스를 선택적 탐색 알고리즘이 제안
• 각 경계 박스의 영역 이미지에서 (AlexNet 등의) 합성곱 신경망이 특징 추출
• 이 특징을 통해 선형 SVM이 물체의 클래스, 선형 회귀 모델이 경계 박스의 위치를 각각 예측

Fast R-CNN

• 완결된 단일 모델이 되도록 R-CNN의 설계를 단순화
• CNN 뒤에 배치된 RoI 풀링층이 각 경계 박스 영역의 크기를 고정 크기로 변환하는 것이 특징
• 모델이 물체의 클래스 레이블과 RoI를 모두 직접 예측

Faster R-CNN

• 전체 과정을 하나의 딥러닝 모델로 만든 사물 탐지 모델
• 선택적 탐색 알고리즘을 영역 제안 신경망으로 대체
• 영역 제안 신경망은 CNN에서 추출한 전체 이미지의 특징 맵으로부터 RoI를 제안하도록 학습



R-CNN의 단점

실시간 사물 탐지기를 구현하지 못함



R-CNN 및 그 변종의 단점

• 학습 과정이 번잡하고 시간이 오래 걸림
• 학습이 여러 단게에 걸쳐 일어남(ex. 영역 제안과 분류)
• 추론 단계에서 신경망의 속도가 느림

개선 & 실시간 사물 탐지 달성

• 싱글샷 탐지기(single-shot detector, SSD), YOLO(you only look once)



다단계 탐지기와 단일 단계 탐지기

R-CNN 및 그 변종은 모두 영역 기반 방식

• 탐지 과정이 두 단계로 나뉨, '2단계 탐지기'

1. 선택적 탐지 알고리즘이나 RPN을 통해 RoI를 추출, 가능한 경계 박스 수가 무한대이기 때문에 영역 제안 수는 상대적으로 희소
2. 분류기는 제안된 영역만 처리

단일 단계 탐지기

• 영역 제안 추출 단계 건너뜀
• 이미지 내 가능한 모든 위치를 대상으로 직접 탐지 시도
• 처리가 빠르고 간단하지만, 성능이 소폭 하락
• ex) SSD, YOLO
